Shineye Mach Co., Ltd. ist einer der führenden Hersteller und Lieferanten von automatischen Gipskarton-Produktionslinien in China. Wenn Sie die neueste automatische Gipskarton-Produktionslinie aus China kaufen möchten, können Sie gerne ein Angebot von unserer Fabrik einholen. Alle kundenspezifischen Produkte zeichnen sich durch hohe Qualität und wettbewerbsfähige Preise aus.

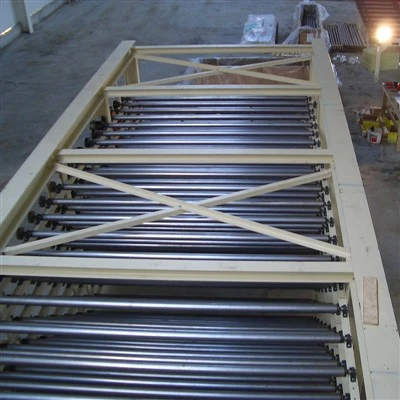

Bei dieser Produktionslinie handelt es sich um ein kontinuierliches thermochemisches Verarbeitungssystem, das kalziniertes Gipspulver, Wasser und Zusatzstoffe durch eine integrierte Abfolge von Materialhandhabung, Aufschlämmungsbildung, thermischer Trocknung und automatisierten Endbearbeitungsvorgängen in fertige, mit Papier-beschichtete Platten umwandelt. Das Verständnis seiner technischen Grundlagen unterstützt Anlagendesigner, Projektmanager und technische Entscheidungsträger bei der Kapazitätsplanung und Geräteauswahl.
Die Herstellung von Gipskartonplatten kombiniert Hydratationsreaktionskinetik, thermische Stoffübertragung und präzise mechanische Handhabung. Die zentrale technische Herausforderung besteht darin, konkurrierende Einschränkungen auszugleichen:
01
Reaktionsgeschwindigkeit vs. Produktionsgeschwindigkeit
02
Trocknungstemperatur vs. Plattenintegrität
03
Energieeintrag vs. Produktstabilität
04
Kapitalinvestition im Vergleich zu den Betriebskosten pro-Einheit
Für jede Gipskarton-Produktionslinie bestimmen diese Kompromisse sowohl die anfängliche Ausrüstungsspezifikation als auch die langfristige Betriebsökonomie. Dieser Leitfaden befasst sich systematisch mit allen Themen und bietet technische Rahmenbedingungen für die Geräteauswahl, Kapazitätsplanung und Betriebsoptimierung einer automatischen Gipskarton-Produktionslinie.

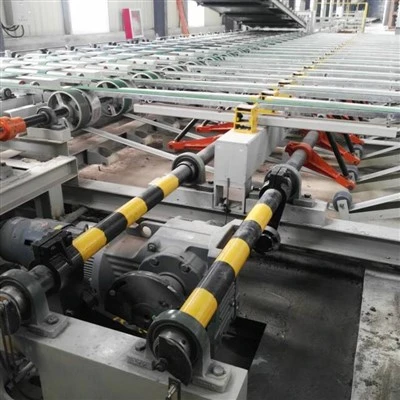

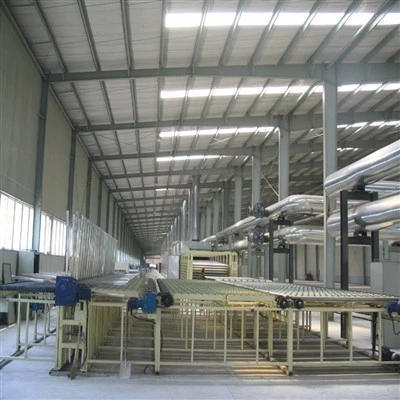

Überblick über die Systemarchitektur
Die Linie fungiert als synchronisierte Folge von Einheitsoperationen mit jeweils definierten Eingabe-{0}}Ausgabebeziehungen. Das Gesamtsystem kann als eine Reihe miteinander verbundener Übertragungsfunktionen modelliert werden, wobei der Ausgang jeder Stufe zum Eingang der nächsten Stufe wird.
1. Massenbilanz
Für eine typische Linie mit einer Kapazität von 15 Millionen m²/Jahr, die 12,5-mm-Standardplatten herstellt:
|
Material |
Input (Tonnen/Tag) |
Produktion (Tonnen/Tag) |
|
Kalziniertes Gipspulver |
380-420 |
- |
|
Wasser (gesamt) |
260-290 |
- |
|
Gegenüberliegendes Papier |
25-30 |
- |
|
Zusatzstoffe |
2-5 |
- |
|
Fertige Bretter |
- |
480-520 |
|
Die Trocknungsstufe entfernt etwa 140–180 Tonnen Wasser pro Tag, was den größten Energiebedarf im System darstellt. |
2. Durchsatzengpass
In den meisten Konfigurationen von Gipskarton-Produktionslinien stellt der Trockner die Durchsatzbeschränkung dar. Die Formungspartie kann in der Regel 15–20 % schneller arbeiten als der Trockner verarbeiten kann, sodass die Trocknerkapazität die effektive Produktionsobergrenze darstellt. Bei der Spezifizierung einer Linie wird die Dimensionierung des Trockners für die angestrebte Spitzenleistung plus 15 % Puffer empfohlen.
Umformbereich Engineering
1. Dickenkontrolle
Die Plattendicke wird durch den Spalt zwischen den oberen und unteren Formwalzen, die Fließgeschwindigkeit der Aufschlämmung und die Fördergeschwindigkeit bestimmt. Aufgrund der Ausdehnung der Aufschlämmung während des Abbindens und der Schrumpfung während des Trocknens ist die Beziehung nichtlinear.
Regellogik mit geschlossenem-Loop:
1. Lasersensoren messen die Dicke in Abständen von 50 mm über die gesamte Plattenbreite
2. Die Daten werden durch einen gleitenden-Durchschnittsalgorithmus gefiltert, um Rauschen zu unterdrücken
3. Die SPS vergleicht den gefilterten Wert mit dem Sollwert und berechnet das Fehlersignal
4. Hydraulische Aktuatoren passen den Walzenspalt über die PID-Steuerung an
5. Die Feed-Forward-Kompensation passt die Schlammdurchflussrate an Geschwindigkeitsänderungen an
6. Das System erreicht eine stationäre Dickentoleranz von ±0,2 mm für 12,5-mm-Platten mit einer Einschwingzeit von weniger als 3 Sekunden.
2. Kantenbildung
Das Kantenfaltsystem verwendet eine Reihe von zunehmend abgewinkelten Faltwalzen, die die Papieroberfläche um den Gipskern herum falten. Schlüsselparameter:
1. Faltwinkelverlauf: 15 Grad → 30 Grad → 45 Grad → 90 Grad
2. Falzwalzendruck: 50-200 N, gesteuert durch Pneumatikzylinder
3. Mindestrandüberlappung des Papiers: 8 mm
4. Das System umfasst eine visuelle Überwachung des Faltprofils mit automatischem Alarm, wenn die Geometrie von den eingestellten Parametern abweicht.
Design des Trocknungssystems
1. Trocknungskurve
Der Trocknungsprozess folgt einer charakteristischen Feuchtigkeitsentfernungskurve mit drei unterschiedlichen Phasen:
|
Phase |
Feuchtigkeitsgehalt |
Rate-Begrenzungsfaktor |
Dauer |
|
Konstante Rate |
18% → 12% |
Oberflächenverdunstung |
15-25 Min |
|
Sinkende Rate |
12% → 4% |
Interne Verbreitung |
20-35 Min |
|
Ausgleich |
4% → 1.5-2% |
Luftgleichgewicht |
10-20 Min |
Die SPS passt die Zonentemperaturen an, um den Ablauf dieser Phasen zu optimieren. Eine richtig konfigurierteAutomatische Produktionslinie für Gipskartonplattenhält die Zonentemperaturen wie folgt aufrecht:
|
Zone |
Temperatur |
Funktion |
|
1 |
160-170 Grad |
Erstes Aufheizen |
|
2 |
180-200 Grad |
Trocknung mit konstanter-Geschwindigkeit |
|
3 |
200-215 Grad |
Spitzentrocknung |
|
4 |
200-215 Grad |
Anhaltend hohe-Temperatur |
|
5 |
180-190 Grad |
Übergang |
|
6 |
150-160 Grad |
Endgültiger Ausgleich |
2. Wärmerückgewinnung
Das Wärmerückgewinnungssystem verwendet einen Gas-{0}}zu--Gas-Plattenwärmetauscher:
|
Abgaseinlass: 80–100 Grad |
|
|
|
Abgasaustritt nach der Rückgewinnung: 55–65 Grad |
|
|
|
Verbrennungsluftvorwärmung: 45–55 Grad über Umgebungstemperatur |
|
|
|
Kraftstoffreduzierung: 8-12 % |
|
|
|
Material des Wärmetauschers: Edelstahl 316L |
|
|
Amortisationsberechnung:
Jährliche Kraftstoffeinsparungen=Jährlicher Verbrauch × Rückgewinnungseffizienz × Stückkosten
Bei einer typischen Linie, die jährlich 4.000 bis 6.000 Tonnen Kohleäquivalent verbraucht, liegen die Einsparungen zwischen 60.000 und 120.000 US-Dollar pro Jahr. Bei Systemkosten von 90.000 bis 150.000 US-Dollar beträgt die Amortisationszeit 18 bis 24 Monate.
3. Formel zur Trocknerdimensionierung
Die Trocknerkapazität wird durch die Feuchtigkeitsentfernungsrate und die Verweilzeit bestimmt:
Erforderliche Wärmezufuhr (kW)=Wasserentfernung (kg/h) × 2.260 kJ/kg ÷ Wärmewirkungsgrad
Bei einer Produktionslinie mit einer Kapazität von 15 Millionen m²/Jahr, die 12,5-mm-Platten herstellt, beträgt die Wasserentfernung 5.500–6.500 kg/h. Bei einem Wirkungsgrad von 75 % beträgt die erforderliche Wärmezufuhr 16.500–19.500 kW.
Automatisierungssteuerung
1. Kontrollhierarchie
Das Automatisierungssystem folgt einer drei{0}}stufigen Hierarchie:
|
Ebene |
Funktion |
Komponenten |
|
Feld |
Erfassung und Betätigung |
Sensoren, Wandler, Antriebe |
|
Kontrolle |
Regulierung in Echtzeit |
SPS, PID-Regler, Verriegelungen |
|
Aufsicht |
Prozessmanagement |
HMI, Datenhistoriker, Fernzugriff |
2. Sensornetzwerk
Die Linie umfasst je nach Konfiguration 120–180 Sensoren:
1. Schlammdichte: Coriolis-Durchflussmesser
2. Dicke: 4–6 Lasersensoren über die Breite
3. Gewicht: In-Linienwaage an der Schneidstation
4. Feuchtigkeit: Mikrowellensensor am Trocknerausgang
5. Temperatur: 18–24 Thermoelemente in allen Zonen
6. Luftstrom: Differenzdrucksensoren
7. Geschwindigkeit: Encoder an allen angetriebenen Rollen
3.Rezeptverwaltung
Jedes Rezept enthält 40-60 Parameter:
|
Gruppe |
Beispielparameter |
Zählen |
|
Rohstoffverhältnisse |
Gips/Wasser, Zusatzstoffe |
8-12 |
|
Mischen |
Geschwindigkeit, Verweilzeit |
4-6 |
|
Bildung |
Walzenspalt, Druck, Spannung |
8-10 |
|
Förderer |
Geschwindigkeitsprofil |
6-8 |
|
Trocknen |
Zonentemperaturen, Luftstrom |
12-18 |
|
Schneiden |
Länge, Schnittbreite |
3-4 |
|
Qualität |
Toleranzbereiche |
10-15 |
Bei der Umstellung wird eine vor-programmierte Sequenz ausgeführt, bei der alle Parameter schrittweise geändert werden, um Fehler zu vermeiden.
Qualitätskontrolle
1. Inspektionsspezifikationen
|
Punkt |
Technologie |
Auflösung |
Ablehnungskriterien |
|
Dicke |
Lasertriangulation |
±0,05 mm |
>±0,25 mm Abweichung |
|
Gewicht |
Wägezelle |
±10g |
>±3 % Abweichung |
|
Kanten |
Zeilenscan-Sicht |
0,2 mm Pixel |
Freigelegter Kern, Tränen |
|
Oberfläche |
Kameras mit mehreren-Winkeln |
0,1 mm Fehler |
Kratzer, Falten |
|
Feuchtigkeit |
Mikrowelle |
±0.1% |
<1.0% or >3.5% |
|
|
2 Statistische Prozesskontrolle
Das System generiert automatisch Regelkarten für Schlüsselparameter. Wenn eine nicht-zufällige Variation erkannt wird (z. B. 7 aufeinanderfolgende Punkte über dem Mittelwert), werden die Bediener benachrichtigt, um die Grundursachen zu untersuchen. Durch diese Vorgehensweise wird die Produktion außerhalb-der-Spezifikationen im Vergleich zur reinen End-Inspektion in der Regel um 60-70 % reduziert.
Technische Spezifikationen
|
Parameter |
Reichweite |
Notiz |
|
|
Jahreskapazität |
5-30+ Millionen m² |
300 Tage, 24-Stunden-Betrieb |
|
|
Liniengeschwindigkeit |
25-60 m/min |
Variiert je nach Plattenstärke |
|
|
Dickenbereich |
6-25 mm |
Bis zu 30 mm verfügbar |
|
|
Dickentoleranz |
±0.2mm (≤15mm); ±0.3mm (>15mm) |
Laser-geschlossener-Loop |
|
|
Breitenoptionen |
900/1200/1220 mm |
Kundenspezifisch bis 1500 mm |
|
|
Längenbereich |
1800-3600 mm |
Einstellbar |
|
|
Trocknungstemperatur |
160-220 Grad |
SPS-Zonensteuerung |
|
|
Trocknungszyklus |
40-80 Min |
Dickeabhängig |
|
|
Installierte Leistung |
600-1500 kW |
Kapazitätsabhängig |
|
|
Kraftstoffoptionen |
Erdgas, Flüssiggas, Diesel, Öl, Kohle, Biomasse |
Maßgeschneidert |
|
|
Stromversorgung |
380V/400V/440V, 50/60Hz, 3-phasig |
Transformator verfügbar |
|
|
Lebensdauer |
15-20 Jahre |
Mit Wartungsprogramm |
|
Kapazitätsplanung
1 Auswahlmatrix
|
Faktor |
5-10 Mio. m²/Jahr |
10–20 Mio. m²/Jahr |
20–30 Mio. m²/Jahr |
|
Investition |
Untere |
Medium |
Höher |
|
Kosten pro-Einheit |
Höher |
Wettbewerbsfähig |
Am niedrigsten |
|
Marktradius |
Regional |
Multi-regional |
Inland/Export |
|
Schichten |
1-2 |
2-3 |
3 |
|
Trocknerzonen/-schichten |
4-6 Zonen, 2-3 Schichten |
6-8 Zonen, 3-4 Schichten |
8-10 Zonen, 4-5 Schichten |
|
Grundfläche |
3,000-5,000 m² |
5,000-8,000 m² |
8,000-12,000 m² |
2. Allgemeine Überlegungen zur Größenbestimmung
|
Rücksichtnahme |
Mögliche Auswirkungen |
Empfohlener Ansatz |
|
Trocknerkapazität |
Kann die tatsächliche Ausgabe einschränken |
Größe für Spitzenziel +15 % Puffer |
|
Geschwindigkeit des Formabschnitts |
Kann die Kapazität des Trockners überschreiten |
An die Trocknerfähigkeit anpassen |
|

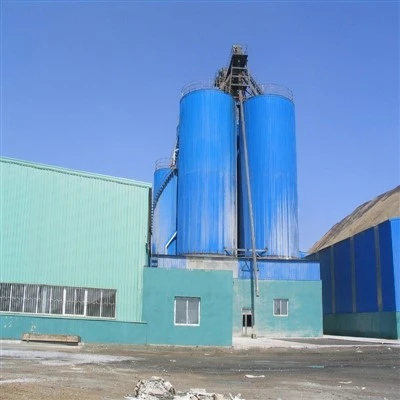

Rohstofflagerung |
Bei Störungen kann es zu Produktionsunterbrechungen kommen |
Planen Sie eine Lagerung von 7–14 Tagen ein |
|
Lagerung von Fertigwaren |
Der Stapelbereich kann zu einer Einschränkung werden |
Planen Sie eine Produktion von 3–5 Tagen ein |
|
Versorgungsanschlüsse |
Strom- oder Gasversorgung können den Betrieb einschränken |
Überprüfen Sie die Kapazität, bevor Sie den Vorgang abschließen |
Leistungsbenchmarks
Die folgenden Benchmarks basieren auf Felddaten mehrerer Installationen von Gipskarton-Produktionslinien. Die einzelnen Ergebnisse variieren je nach Platinenspezifikationen, Energiekosten und Betriebspraktiken.
|
Metrisch |
Branchentypisch |
Diese Linie (dokumentierter Bereich) |
|
Leitungsverfügbarkeit |
85-88% |
92-95% |
|
Abfallrate der Platine |
3-5% |
0.8-1.5% |
|
Dickenabweichung (Standardabweichung) |
±0,35 mm |
±0,12 mm |
|
Energiekosten pro m² (12,5 mm Platte) |
Grundlinie |
15-22 % niedriger |
|
Bediener pro Schicht |
12-15 |
6-8 |
|
Umstellungszeit |
2-4 Stunden |
20-40 Minuten |
|
Jährliche Wartungsausfallzeit |
15-20 Tage |
8-12 Tage |
|
Qualitätsausbeute im ersten-Durchgang |
93-95% |
98-99% |
Globale Installationen
|
Region |
Installationen |
Typische Kapazität |
Gemeinsame Produkte |
|
Südasien |
15+ |
5-15 Mio. m²/Jahr |
Standardmäßig, feuerbeständig- |
|
Südostasien |
12+ |
5-12 Mio. m²/Jahr |
Standardmäßig, feuchtigkeitsbeständig- |
|
Zentralasien |
8+ |
8–20 Mio. m²/Jahr |
Standard, hoch-fest |
|
Naher Osten |
6+ |
6–15 Mio. m²/Jahr |
Standardmäßig, feuerbeständig, dekorativ |
|
Afrika |
4+ |
3-8 Mio. m²/Jahr |
Standard, Economy-Klasse |
|
Osteuropa |
3+ |
10-15 Mio. m²/Jahr |
Standardmäßig, feuchtigkeitsbeständig- |
Die älteste Installation (2003) und die neueste (2024) produzieren beide innerhalb von 5 % der ursprünglichen Kapazitätsspezifikationen, was auf eine gleichbleibende technische Zuverlässigkeit über den gesamten Produktlebenszyklus hindeutet.
Optionale Ausrüstung
|
System |
Funktion |
Typische ROI-Auswirkungen |
|
Staubsammlung |
Materialrückgewinnung, Sauberkeit am Arbeitsplatz |
1-2 % des Materialwertes wurden zurückgewonnen |
|
Roboterstapeln |
Reduziert den manuellen Stapelaufwand |
Amortisation 18–30 Monate |
|
Automatische Umreifung/Verpackung |
Reduziert den Verpackungsaufwand |
Amortisation 12–24 Monate |
|
Abfallrecycling |
Gewinnt Gips und Papier aus Ausschussmaterial zurück |
Amortisation 15–30 Monate |
|
Zentraler Kontrollraum |
Verbesserte Aufsicht, geschützte Umgebung |
Indirekter Nutzen |
|
Barcode-Kennzeichnung |
Rückverfolgbarkeit, Bestandsverwaltung |
Steigerung der betrieblichen Effizienz |
Technische Anfrage
Für technische Zeichnungen, Kapazitätsberechnungen oder einen Vorschlag für Ihr Projekt einer automatischen Gipskarton-Produktionslinie:
